障害：エアコンスイッチのイルミ

Last Update：2002.08.25

2002.08.25
もう１年ぐらい前からでしょうか、エアコンスイッチのイルミネーションランプが消えっぱなしです。
もともと照度が低くて暗いのであまり役にはたっていないのですが、Ｋ＠ｎ’ｓ ＧａｒａｇｅやThe room of Xantia SXを参考にさせて頂き、ランプ交換と照度アップ作業を実施しました。

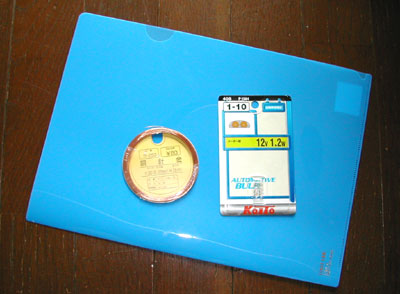

以下のものをカー用品店やホームセンターで揃えました。


      \ 240 メーター球（２個入り）
      \  80 銅線（昔に購入した余りですが）
      \  70 クリアホルダー（青）

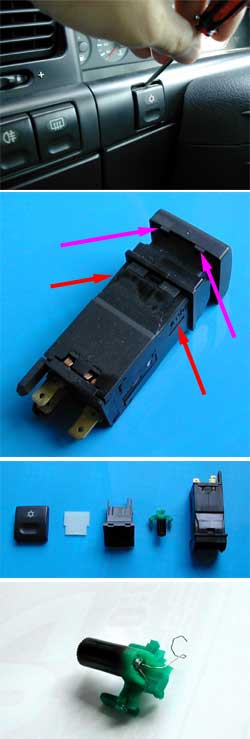

エアコンスイッチは強く引けば抜けるのですが、指では無理なのでマイナスドライバーでキズつけないようにこじって抜きます。

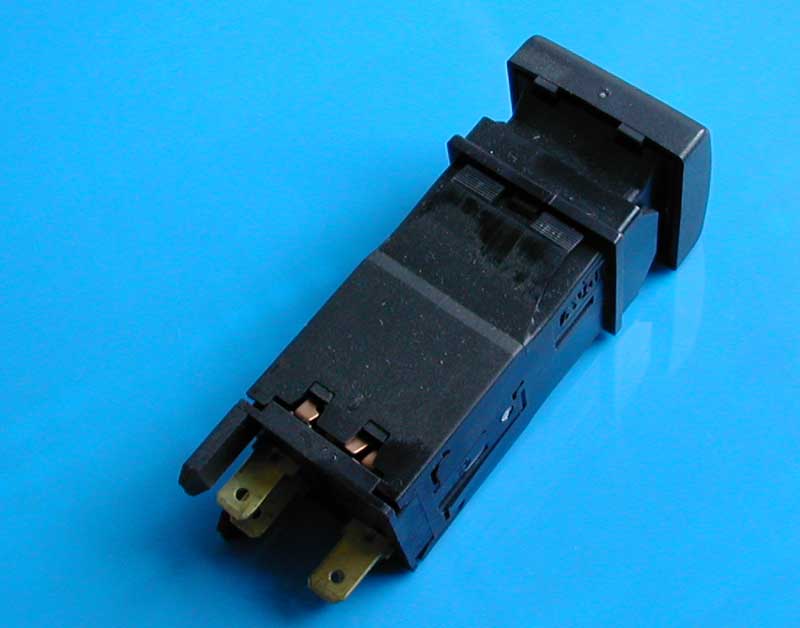

紫色の矢印部分２ヶ所がラッチになっており、これを外せばスイッチボタン部分が外れます。
赤色の矢印部分２ヶ所がスイッチスライド部分のラッチなのですが、スライド部分はほぼ力技で引き抜いてしまいました。

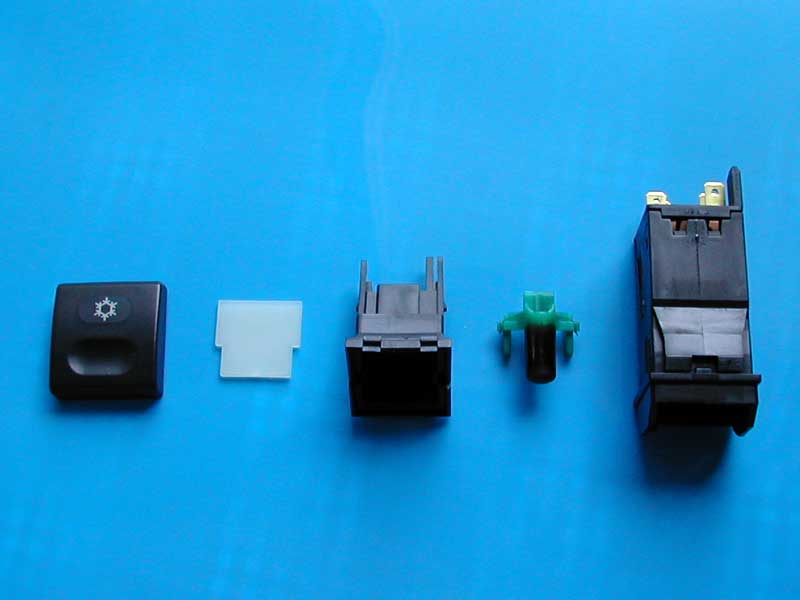

左より、
・スイッチボタン
・白色板
・スイッチスライド部
・ランプホルダー
・スイッチ本体
です。

ランプホルダーは暗い緑色の樹脂でランプを覆っています。
暗いハズですよね。
まあウチのはランプが切れていたのですが．．．


　　参考拡大画像：　スイッチ全体図 (26k)　　　スイッチ分解図 (20k)

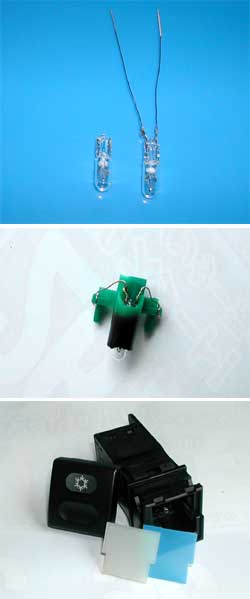

交換用ランプはメーター球を流用しているので、銅線をハンダ付けして足部分を延長します。

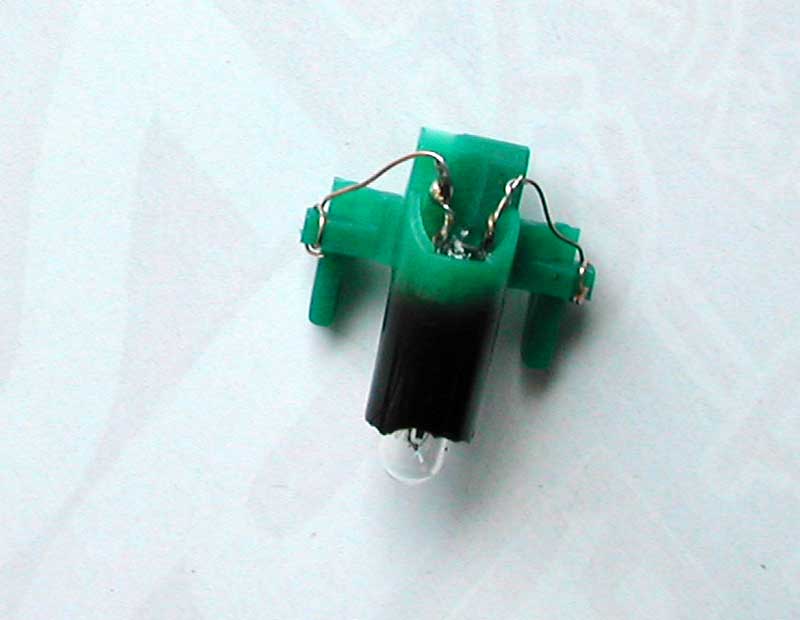

暗い原因のランプホルダーの先っぽをラジオペンチで破壊しました。
メーター球を入れ、足部分をホルダ足に絡めます（スイッチ本体に入れたときに指定部分に接触するようになってます）。

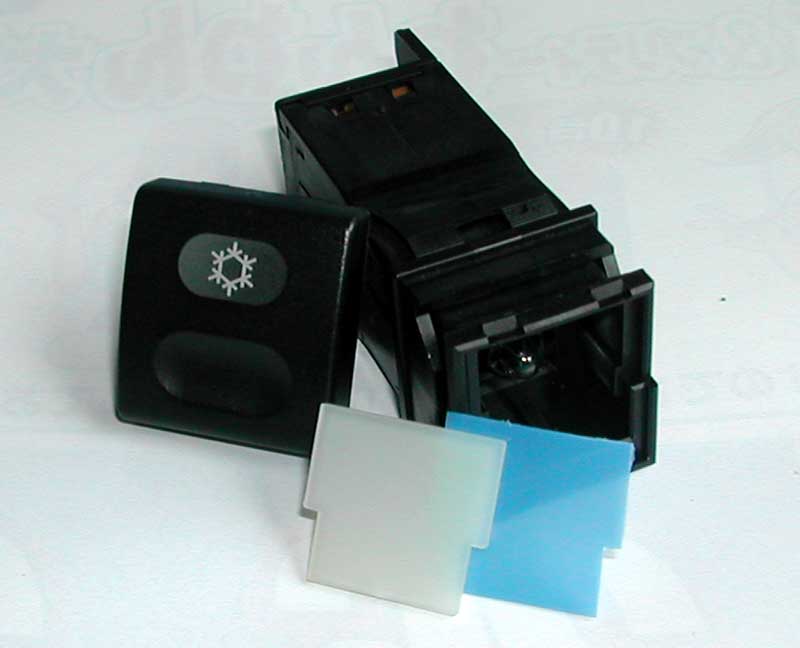

クリアホルダー（青）を白色板と同サイズに切って、重ねて入れます。
情報では青キャップを付けるらしいのですが、見つけることができず、ホームセンターで店員に「小さいランプに被せる青いキャップください」と言っても出てくるとは思えないしなぁ〜．．．と言うことでこのようにしました。

　　参考拡大画像：　ランプホルダー (22k)　　　クリアホルダー装着 (21k)

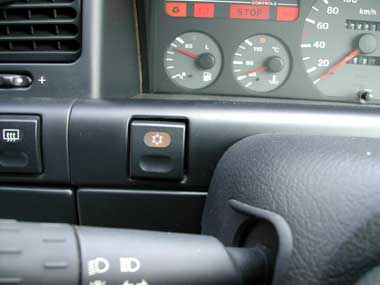

おお、すごく明るくなりました。
いや、明るすぎるかな．．．夜に見るとかなり目立ってます。
クリアホルダー（青）を２枚ぐらい入れると、ちょうど良さそうです。

　　これもやっぱりお約束でしょうね．．．
